起重机械安全知识问答之三
作者：本站发布机构：本站发布日期：2017-01-20
起重机械安全知识问答之三
一、钢丝绳的结构和类型有哪些？
答：钢丝绳是由多层钢丝捻成股，再以绳芯为中心，由一定数量股捻绕成螺旋状的绳。其构造有：
1、钢丝。钢丝绳起到承受载荷的作用，其性能主要由钢丝决定。钢丝是碳素钢或合金钢通过冷拉或冷轧而成的圆形（或异形）丝材，具有很高的强度和韧性，并根据使用环境条件不同对钢丝进行表面处理。
2、绳芯。它是用来增加钢丝绳弹性和韧性、润滑铜丝、减轻摩擦，提高使用寿命的。常用绳芯有机纤维（如麻、棉）、合成纤维、石棉芯（高温条件）或软金属等材料。
钢丝绳的类型分为：
1、按钢丝的接触状态分类，可分为点接触、线接触和面接触钢丝绳。
2、按钢丝绳的捻向分类，根据钢丝绳由丝捻成股的方向与由股捻成绳的方向是否一致，可分为：
⑴ 交互捻钢丝绳（也称交绕绳）。其丝捻成股与股捻成绳的方向相反。由于股与绳的捻向相反，便用中不易扭转和松散，在起重机上广泛使用。
⑵ 同向捻钢丝绳（也称顺绕绳）。其丝捻成股与股捻成绳的方向相同，挠性和寿命都较交互捻绳要好，但因其易扭转、松散，一般只用来做牵引绳。
⑶ 不扭转钢丝绳。这种钢丝绳在设计时，使股与绳的扭转力矩相等，方向相反，克服了在使用中的扭转现象，常在起升高度较大的起重机上使用，并越来越受到重视。
二、钢丝绳的固定与连接方式有几种？
答：常用的连接和固定方式有以下几种（见下图）：

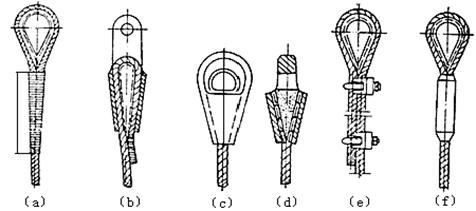

图 钢丝绳固接
（一）编结连接（见图中a）
编结长度不应小于钢丝绳直径的15倍，且不应小于300mm；连接强度不小于75％钢丝绳破断拉力。
（二）楔块、楔套连接（见图中b）
钢丝绳一端绕过楔，利用楔在套筒内的锁紧作用使钢丝绳固定。固定处的强度约为绳自身强度的75％～85％。楔套应该用钢材制造，连接强度不小于75％钢丝绳破断拉力。
（三）绳卡连接（见图中e）
绳卡连接简单、可靠，得到广泛的应用。用绳卡固定时，应注意绳卡数量、绳卡间距、绳卡的方向和固定处的强度。
1、连接强度不小于85％钢丝绳破断拉力。
2、绳卡数量应根据钢丝绳直径，满足表1的要求。
表1 绳卡连接的安全要求
钢丝绳直径／mm | 7～16 | 19～27 | 26～37 | 38～45 |
绳卡数量／个 | 3 | 4 | 5 | 6 |
3、绳卡压板应在钢丝绳长头一边，绳卡间距不应小于钢丝绳直径的6倍。
三、钢丝绳的报废条件是什么？
答：钢丝绳的安全使用有下列各项标准来判定：
——断丝的性质和数量；
——绳端断丝；
——断丝的局部聚集；
——断丝的增加率；
——绳股断裂；
——绳径减小，包括从绳芯损坏所致的情况；
——弹性降低；
——外部和内部磨损；
——外部和内部锈蚀；
——变形；
——由于受热或电弧的作用引起的损坏；
——永久伸长率。
对于6股和8股的钢丝绳，断丝通常发生在外表面。对于阻旋转钢丝绳，断丝大多发生在内部，因而是“非可见的”的断丝。

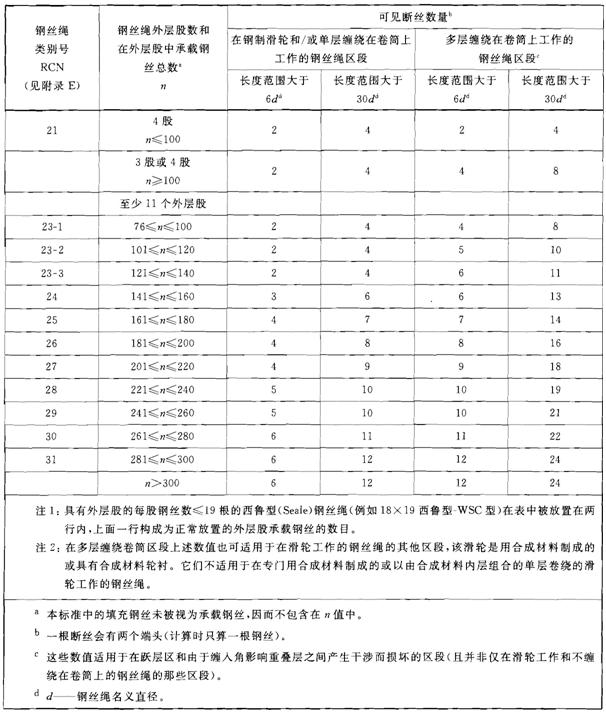

表2和表3是为各种因素综合考虑后的断丝控制标准。

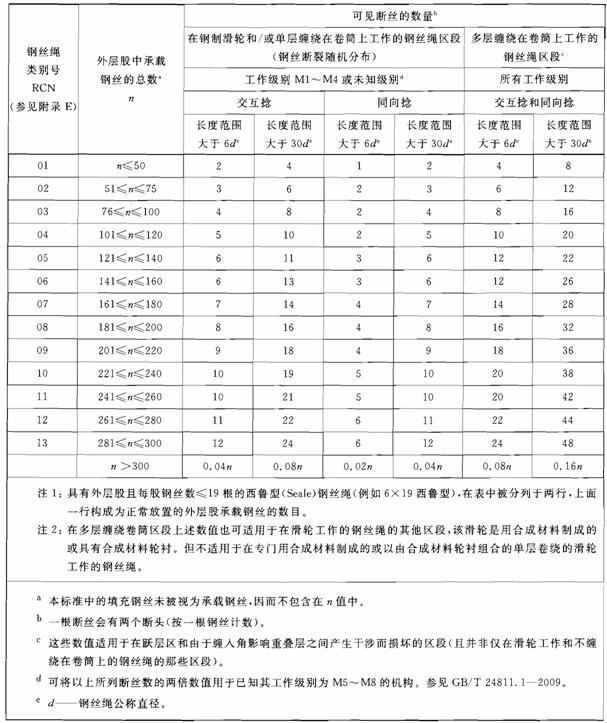

表2 钢制滑轮上使用的单层股钢丝绳和平行捻密实钢丝绳中达到或超过
报废标准的可见断丝数
